制药厂用纯化水设备工作原理详细说明
发布时间：2025/06/21 浏览：871次
制药厂用纯化水设备（通常称 纯化水制备系统 或 PW系统）是一套 多级处理、集成化的装置，其目标是将市政自来水或地下水等原水，去除杂质、离子、有机物、微生物及内毒素等，生产出符合《中国药典》、《美国药典（USP）》或《欧洲药典（EP）》要求的 纯化水（Purified Water, PW）。纯化水是制药生产中的关键物料，用于清洗、配液、试剂制备等非无菌环节。
详细工作流程及技术原理
1. 预处理系统（去除悬浮物、胶体、余氯、硬度等）
目的：保护后续精密膜组件（RO、EDI）免受堵塞、结垢、氧化损伤，延长寿命。
主要单元：
多介质过滤器：
原理：填充不同粒径的石英砂、无烟煤、锰砂等滤料，形成上粗下细的过滤层。
作用：通过 机械截留、吸附去除水中的悬浮物、泥沙、铁锈、胶体、部分微生物。
活性炭过滤器：
原理：利用活性炭巨大的比表面积和丰富微孔结构的物理吸附能力，以及表面的化学还原作用。
作用：
高效 去除余氯、氯胺（强氧化剂，会破坏RO膜）。
吸附 有机物（TOC）、色度、异味、部分 **重金属离子、消毒副产物。
软化器（钠离子交换器）：
原理：采用离子交换树脂（通常是钠型阳树脂）。水流过树脂时，水中钙离子（Ca²⁺）、镁离子（Mg²⁺）与树脂上的 钠离子（Na⁺）发生交换。
作用：去除硬度离子，防止后续RO膜表面 结垢（碳酸钙、硫酸钙等）。
再生：树脂吸附饱和后，用浓盐水（NaCl溶液）冲洗再生，恢复钠型。
精密过滤器/保安过滤器：
原理：装有 5μm或1μm孔径的PP熔喷滤芯或线绕滤芯。
作用：作为预处理的最后屏障， 绝对拦截预处理系统可能泄露的微小颗粒、破碎的活性炭/树脂颗粒，确保进入RO膜的水符合其进水要求。
2. 核心脱盐系统（深度去除离子、小分子有机物）
目的：去除水中绝大部分（>95%-99%）的溶解盐离子、小分子有机物、微生物、热原前体。
核心单元：反渗透装置（Reverse Osmosis, RO）**
原理：
基于半透膜的选择透过性和外加压力驱动。
半透膜允许 水分子透过，而 阻挡溶解盐类（离子）、有机物、胶体、细菌、病毒、热原等。
在进水侧施加高于渗透压的压力（通常10-30 bar），迫使水分子克服自然渗透压，反向透过膜进入产水侧。
杂质被浓缩在进水侧成为 浓水排出。
关键结构：
高压泵：提供所需压力。
反渗透膜元件：核心部件，通常是卷式结构的聚酰胺复合膜（TFC），装于压力容器内。
膜壳（压力容器）：容纳膜元件并承受高压。
作用：
脱除 > 97-99%的溶解盐分（电导率显著下降）。
去除 > 99%的有机物（TOC）、胶体、微生物、热原（内毒素）前体。
是整个系统降低盐分和微生物负荷的最关键步骤。
回收率：产水量 / 进水量（通常设计在50%-75%），剩余为浓水排放。
3. 后处理系统（深度纯化与微生物控制）
目的：进一步提升水质（尤其离子纯度），确保微生物指标持续合格，并维持分配系统的水质稳定。
核心单元：电去离子装置（Electrodeionization, EDI）
原理：
将 离子交换树脂填充在电渗析器的淡水室中。
在直流电场作用下：
水中的阳离子向阴极迁移，穿过阳离子交换膜进入浓水室。
水中的 阴离子向阳极迁移，穿过阴离子交换膜进入浓水室。
离子交换树脂不断被电场电解水产生的H⁺和OH⁻再生，形成连续、无需化学再生的深度脱盐过程。
作用：
深度去除RO产水中残留的微量离子（使电阻率达到10-18.2 MΩ·cm @25°C）。
连续去除弱电离物质（如硅、硼、二氧化碳）。
去除RO产水中残留的微量TOC、颗粒。
抑制微生物生长（高电阻率环境不利微生物生存）。
其他后处理/分配单元（可选或组合）：
紫外线消毒器（UV）：
原理：254nm波长的紫外光破坏微生物的DNA/RNA结构，使其失活。
作用：持续杀菌、灭活病毒，防止分配系统微生物滋生。常安装在EDI后或分配循环回路上。
超滤（UF）/ 精密过滤器：
原理：利用孔径更小（0.01-0.1 μm）的中空纤维膜进行物理筛分。
作用：绝对屏障，去除 热原（内毒素）、病毒、细菌、胶体、微粒。用于对热原要求极高的场合或作为最终屏障。
臭氧/巴氏消毒系统：
原理：
臭氧（O₃）：强氧化剂，通过专用发生器产生，注入储罐或循环管路，杀灭微生物并降解TOC。需后续用UV或活性炭破坏残留臭氧。
巴氏消毒：用80-85°C热水循环系统（储罐、管道、使用点），杀灭微生物。
作用：周期性消毒储罐和分配系统， 控制微生物滋生。是GMP的常见要求。
4. 储存与分配系统（维持水质稳定）
目的：安全储存合格纯化水，并在恒定温度、压力、流速下循环输送到各个使用点， 防止微生物滋生和二次污染。
关键组件与原理：

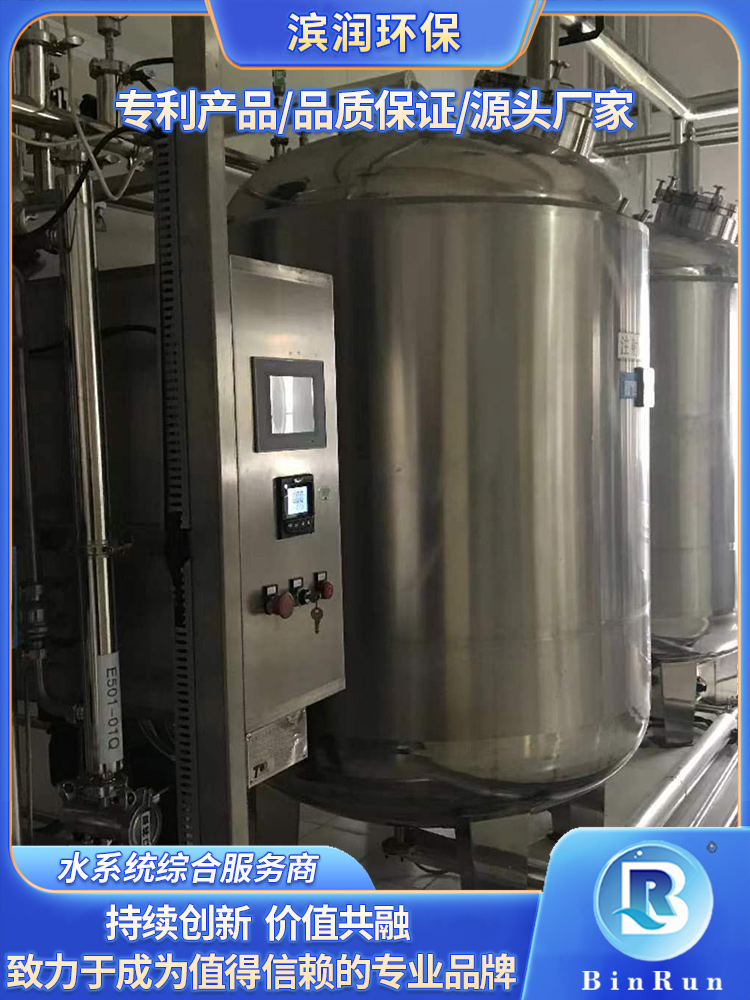

储罐：316L不锈钢材质，内壁电抛光（Ra≤0.6μm），带疏水性通气过滤器（0.22μm）平衡压力并阻隔微生物和颗粒。
循环泵：提供恒定循环动力，保持管道内湍流状态（流速>1m/s），减少生物膜形成。
热交换器：维持循环水温（如70-80°C热储存或<25°C常温储存）。高温更抑菌但能耗高。
管道系统：316L不锈钢，全自动焊接，坡度设计确保完全排空（无死角），使用点装隔膜阀。
在线监测仪表：
电导率仪：实时监测水质纯度（主要指标）。
TOC分析仪：在线监测总有机碳含量。
流量计/压力表/温度传感器：监控系统运行状态。
取样阀：定期手动取样进行全项检测。
保证水质的关键措施
1. 材料兼容性：所有接触水的部件（管道、阀门、储罐、膜壳）必须为 316L不锈钢并做 电抛光钝化处理，确保无析出、耐腐蚀、易清洁。
2. 无死角设计：系统设计遵循死角”原则（如支管长度<6倍管径），储罐采用球形底，确保完全排空，防止微生物滋生。
3. 连续湍流循环：分配系统 24/7循环，保持管道内高流速（>1 m/s），抑制生物膜形成。
4. 定期消毒/灭菌：采用 臭氧、过热水、纯蒸汽或化学试剂对储罐和管路进行周期性消毒/灭菌。
5. 完善监测与验证：
安装 在线电导率、TOC、温度、流量等仪表实时监控。
严格遵循 GMP要求，进行 IQ（安装确认）、OQ（运行确认）、PQ（性能确认）及 周期性再验证。
定期取样检测全项指标（化学、微生物、内毒素）。
典型产水水质标准（以《中国药典》为例）
性状：无色澄清液体，无臭无味。
酸碱度、硝酸盐、亚硝酸盐、氨、电导率：符合规定。
总有机碳（TOC）： ≤ 0.50 mg/L（500 ppb）。
易氧化物：符合规定（或TOC达标可替代）。
不挥发物：≤ 1 mg/100mL。
重金属（Pb）：≤ 0.1 ppm。
微生物限度：≤ 100 CFU/mL（需氧菌总数）。
细菌内毒素：*通常要求 < 0.25 EU/mL（虽然药典未强制规定纯化水内毒素，但制药厂常按此严控）。
总结
制药纯化水设备通过预处理保安全、RO主脱盐、EDI精抛光、后处理控微生物的阶梯式、多技术协同工作流程，结合无死角、可消毒、全循环的储存分配系统，持续稳定地产出符合严苛药典标准的纯化水。其核心在于RO膜的高效分离和EDI的连续深度脱盐与自再生，以及贯穿始终的微生物控制策略和GMP合规设计。该系统是药品质量和患者安全的重要保障。
