GMP合规制药纯化水设备工艺设计要点解析
发布时间：2026/08/04 浏览：410次
导语
纯化水作为制药生产核心原料，广泛用于原料药清洗、制剂配制、设备清洁、实验室检测等工序。依据**GMP（2010修订版）、GB50913《医药工艺用水系统设计规范》、《中国药典2025版》**，纯化水系统不能只追求出水指标达标，更要从源头工艺设计规避微生物超标、生物膜滋生、水质波动等审计高频缺陷。
一套合规的纯化水系统遵循：**URS需求→工艺方案→设备选型→管路分配→消毒设计→验证实施**全链条思路。本文逐层拆解制药纯化水设备工艺核心设计要点，为药企新建、改造纯化水项目提供技术参考。
1. **纯化水核心药典指标（2025版药典）**
- 微生物限度：≤100CFU/mL；内控建议≤50CFU/mL
- TOC总有机碳：≤0.5mg/L（500ppb）
- 电导率：满足药典通则0681分级判定要求（25℃条件）
- 无致病菌（重点管控洋葱伯克霍尔德菌Bcc）
2. GMP硬性要求
水处理与输送系统设计、安装、运维必须持续稳定维持水质；系统应当具备有效的消毒手段；杜绝管路死角、盲管，防止生物膜长期附着。
3. 原水底线：纯化水进水水源最低标准为**生活饮用水**，前期必须完成原水水质全分析报告，作为工艺选型依据。
> 行业痛点：很多项目跳过原水水质检测直接定方案，后期出现RO频繁结垢、活性炭提前失效、水质持续波动。
二、制备单元工艺路线选型设计要点
目前制药行业主流成熟工艺：
**原水→预处理单元→双级反渗透RO→EDI模块→纯化水储罐→循环分配管网→用水点**
1. 预处理单元（保护后端RO膜，重中之重）
功能：去除悬浮物、余氯、硬度、有机物，防止反渗透膜氧化、结垢堵塞。
- 多介质过滤器：去除泥沙、胶体、浊度；设计自动反洗程序；定期检测出水SDI。
- 活性炭过滤器：吸附余氯、天然有机物，保护反渗透膜；**关键设计：配置蒸汽/热水消毒接口**，避免活性炭滋生细菌持续污染后端；注意：活性炭蒸汽消毒后容易析出炭粉，需要增设保安过滤器拦截。
- 软水器（钠离子交换）：降低进水硬度，预防RO碳酸钙结垢；高硬度水源必须配置。
- 5μm保安过滤器：预处理最后屏障，拦截滤料破碎颗粒，保护高压泵与反渗透膜。
⚠️设计红线：严禁省略活性炭或软水器；不建议采用单级预处理直接进反渗透。

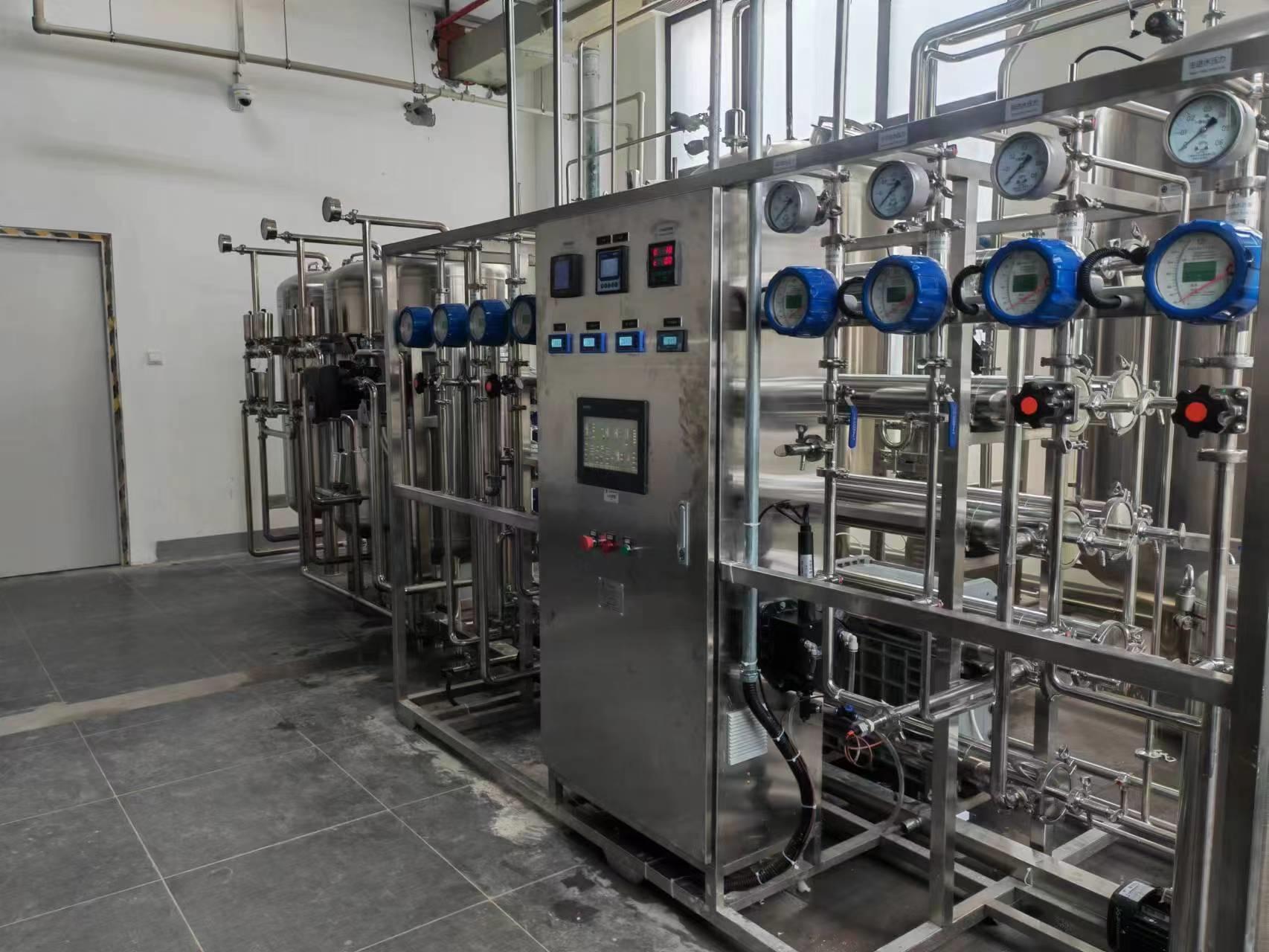

2. 核心纯化单元：双级RO+EDI（制药首选方案）
淘汰传统阴阳混床（酸碱再生、废液多、微生物风险高），双级反渗透搭配EDI成为GMP项目主流配置。
1. 双级反渗透
一级RO去除绝大多数盐分、胶体、微生物；二级RO进一步降低电导率，缓冲原水水质波动。
设计要点：设置浓水回收系统提高水利用率；配备RO膜在线化学清洗接口；高低压保护、产水电导率实时在线监测。
2. EDI连续电除盐
深度脱除离子，无需酸碱再生，运行稳定，满足纯化水长期水质要求。
设计要点：严格控制EDI进水温度、进水电导率；设置EDI模块保护措施；预留定期化学清洗接口。
> 选型提醒：禁止使用单级RO直接产出纯化水，原水波动时极易造成水质超标，药监审计容易提出缺陷。
三、纯化水储存系统设计要点
纯化水箱是微生物高发区域，大量审计缺陷出自储罐设计：
1. 材质：优先选用**316L不锈钢**，内壁抛光Ra≤0.8μm；大型项目建议电抛光Ra≤0.6μm。
2. 呼吸器：必须配置**除菌呼吸器（0.22μm疏水性PTFE滤芯）**，配套电加热保温，防止水汽冷凝滋生微生物；滤芯制定定期更换周期。
3. 罐体结构：罐体无死角、底部圆弧过渡；出水口高于罐底，避免淤泥沉积；配备喷淋球，保证消毒时罐体内壁完全润湿。
4. 功能配置：液位在线监测、溢流、排污口；预留热水/化学消毒接口。
5. 容积设计：储罐有效容积按照**单日最大用水量1~1.5倍**设计，避免长时间低液位滞留，水体静止极易形成生物膜。
四、循环分配管网（GMP审计最高频检查模块）
**制备系统合格，分配系统不合格，依然无法通过GMP检查。**
1. 管路材质与焊接
管道316L不锈钢，轨道自动氩弧焊接，内部充氩保护；焊缝需要内窥镜检查。
2. 盲管控制（核心条款）
遵循**3D原则**：支管长度不大于主管外径3倍；杜绝长盲管、死管路，静止水体是生物膜温床。
3. 流速设计
循环回路全程维持**湍流状态，流速≥1.0m/s，推荐1.2~1.5m/s**；层流状态极易附着微生物。
4. 管网布局
采用**单回路循环设计**，禁止支管路末端不回流（树枝式管路）；所有用水点回水回到纯化水储罐，无死水段。
5. 阀门选型
优先卫生级隔膜阀；避免普通球阀，球阀腔体容易滞留积水。
五、消毒系统设计（抑制生物膜核心手段）
生物膜是纯化水微生物反复超标的头号原因，工艺阶段就要固化消毒方案，分为制备系统消毒+分配管路消毒。
主流两种合规方案
1. **巴氏热水消毒（行业通用首选）**
系统整体80℃热水循环消毒；储罐、管路、RO、EDI全部兼容；无化学残留，验证资料完善，审计认可度最高。
设计要求：配套板式换热器、温度自控系统，保证全管路温度达标并维持规定时间。
2. **中压UV消毒+周期性化学消毒**
常温循环系统使用254nm/185nm紫外持续抑菌；定期使用合规消毒剂循环清洗去除生物膜。
⚠️设计禁忌：仅依靠紫外消毒，无周期性彻底消毒方案，长期运行微生物失控；不建议长期使用二氧化氯、高浓度次氯酸钠，存在不锈钢腐蚀风险。
六、在线监测、仪表与自控系统设计
GMP要求关键参数可连续记录、可追溯，满足数据完整性要求：
1. 必备在线监测点位
预处理SDI、一级/二级RO产水电导率、EDI产水电导率、储罐温度、循环管路温度；高端项目增加在线TOC监测。
2. 控制系统
采用PLC全自动运行，具备自动启停、自动反洗、自动消毒、故障报警；历史数据存储≥1年，符合数据完整性ALCOA+原则。
3. 取样口布置
制备系统、储罐、循环回水、最远用水点设置规范取样阀，便于日常水质监控。
七、设计配套验证思维（从方案阶段考虑DQ/IQ/OQ/PQ）
优秀的工艺方案，必须同步考虑验证可行性：
1. 方案阶段输出URS用户需求标准，所有设备响应URS条款，作为DQ设计确认基础；
2. 设备选型时要求厂家提供FAT工厂测试方案；到货后开展SAT现场验收；
3. 管路布局、设备摆放预留足够空间，方便后期取样、检修、内窥镜检查；
4. 文件体系提前规划：CCA组件关键性评估、RTM需求追溯矩阵、风险评估RA，满足药企审计整套验证文件需求。
八、常见工艺设计失误汇总（避坑指南）
1. 管路采用树枝状供水，没有全循环，远端水质持续超标；
2. 盲管过长，违反3D规范，药监高发缺陷项；
3. 未设计在线消毒设施，依靠人工定期化学清洗；
4. 储罐呼吸器无加热，冷凝水倒流污染水体；
5. 预处理简化，不设置活性炭或软水器，后端膜元件快速损耗；
6. 忽略原水水质波动，工艺冗余不足，雨季水质波动直接超标；
7. 使用304不锈钢替代316L，长期运行离子析出风险。
结语
GMP合规制药纯化水设备的核心逻辑：**好水质是“设计出来”，而非后期运维补救出来**。纯化水系统工艺设计不能只关注出水指标，需要从预处理、核心制水、储罐、循环管网、消毒、自控全流程进行风险预判，从源头消除微生物滋生条件。
新建或改造纯化水项目，建议优先委托具备制药用水项目经验的工程商，结合原水水质、产能需求、法规要求定制模块化工艺方案，同时配套完整验证支持文件，从容应对药品监督现场检查。
