制药纯蒸汽发生器：工作原理、核心参数与SIP灭菌应用全解析
发布时间：2026/08/10 浏览：254次
在制药、生物制剂、医疗器械行业，纯蒸汽是无菌生产的核心介质，也是GMP合规管控的重点对象。和普通工业蒸汽不同，制药用纯蒸汽无杂质、无冷凝水污染、无热原，专门用于设备、管路、罐体的在线灭菌（SIP）。
很多药企同仁在设备选型、验证、SIP故障排查时，常常分不清纯蒸汽发生器的工作逻辑、关键参数标准，导致灭菌不彻底、冷凝水超标、验证不通过等问题。今天这篇干货，一次性讲透纯蒸汽发生器原理、核心技术参数、设备分类以及SIP在线灭菌实操应用，新手能看懂，老手可直接用来对标合规、优化工艺。
一、先搞懂：制药纯蒸汽和普通工业蒸汽的区别
很多企业灭菌翻车的核心原因：混用工业蒸汽替代纯蒸汽。二者看似都是蒸汽，但是合规性和洁净等级天差地别。
工业蒸汽含有水垢、铁锈、油脂、添加剂、热原等杂质，直接接触药品生产设备会造成热源污染、微生物超标、产品染菌，完全不符合GMP无菌生产要求。
而制药纯蒸汽以纯化水/注射用水为原料，经特殊蒸发、分离、除杂工艺制备，蒸汽纯度高、无热原、无颗粒物，冷凝水水质可达到注射用水标准，是制药SIP灭菌的唯一合规蒸汽介质。
二、制药纯蒸汽发生器工作原理（通俗详解）

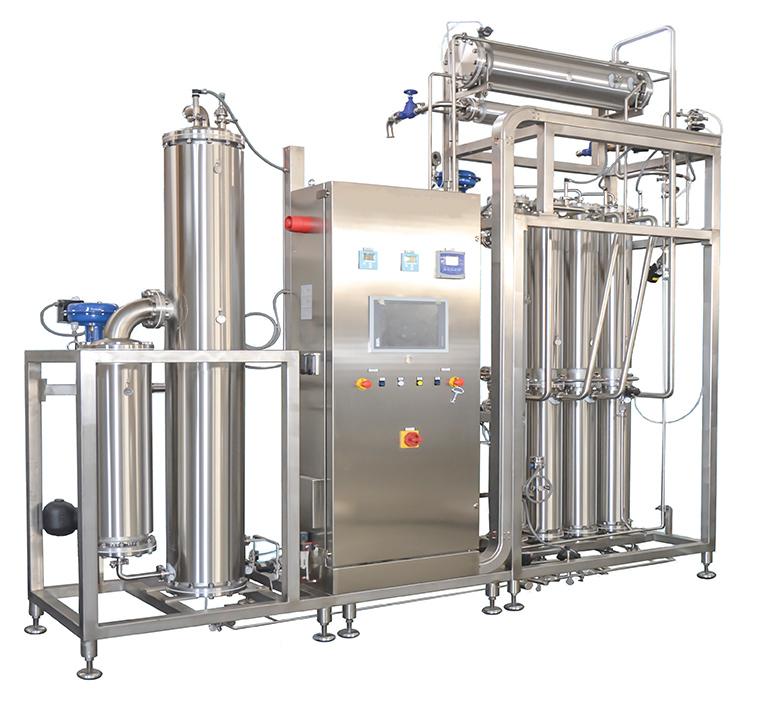

目前药企主流使用的是列管式纯蒸汽发生器，也是GMP验证通过率最高的设备类型，整体工作流程可分为4个核心步骤，全程闭环洁净、无二次污染。
设备采用纯化水或注射用水作为进料原水，原水先进入预热模块，利用设备余热进行预热升温。这一步不仅能提升蒸发效率、节约能耗，还可以避免冷水直接蒸发导致的温度波动，保证蒸汽产出稳定性。
2. 壳程换热高效蒸发
预热后的纯水进入列管换热腔体，设备通过工业蒸汽对换热管外壁进行加热，管内纯水受热沸腾汽化，初步形成蒸汽混合物。此时会产生大量一次蒸汽，同时伴随少量液滴、微量杂质残留。
3. 三级分离提纯（核心关键）
这是纯蒸汽达标、区别于普通蒸汽的核心工序。设备内置重力分离、旋风分离、丝网精密分离三级提纯结构：依靠重力沉降去除大液滴，通过旋风离心分离细小杂质，最后经丝网拦截微量水雾、颗粒物、热原物质，彻底杜绝带水、带杂问题。
4. 干度提纯、稳压输出
经过多级分离后的纯净蒸汽，再通过过热干燥处理，提升蒸汽干度，最终输出高纯度、高干度、压力稳定的制药级纯蒸汽，直接供给车间SIP灭菌系统使用。整套过程无需人工干预，全自动运行，全程满足无菌洁净要求。
三、纯蒸汽发生器核心技术参数（GMP合规标准）
参数是设备验证、年度回顾、飞检核查的核心依据，以下是制药行业通用合规参数标准，选型、自查、验证可直接对标。
1. 水质参数（硬性合规指标）
- 进料水源：纯化水/注射用水，电导率≤2μS/cm（25℃）
- 纯蒸汽冷凝水水质：符合《中国药典》注射用水标准
- 热原指标：＜0.25EU/mL，无热源污染
- 微生物指标：菌落总数≤10CFU/100mL
2. 蒸汽性能参数（灭菌核心指标）
- 蒸汽干度：≥98%（核心指标，干度不足会导致灭菌湿度超标、设备积水）
- 饱和蒸汽压力：0.2~0.4MPa（常规SIP灭菌最优压力区间）
- 对应灭菌温度：121℃~134℃，可满足所有无菌设备灭菌需求
- 产出效率：行业常规产能200kg/h~2000kg/h，可匹配中小型药企车间产能
3. 设备材质与结构参数
- 接触材质：全部采用316L不锈钢，无碳钢、无锈蚀风险
- 内表面粗糙度：Ra≤0.8μm，镜面抛光，杜绝死角、不易滋生生物膜
- 密封材质：食品级聚四氟乙烯、硅橡胶，耐高温、无析出
四、纯蒸汽发生器主流设备分类
目前药企常用设备主要分为两类，可根据车间产能、场地、预算选型：
1. 列管式纯蒸汽发生器
行业主流款，依靠列管换热蒸发，运行稳定、蒸汽纯度高、故障率低，适配大中型制药车间，可长期连续运行，完美匹配高频次SIP灭菌需求，也是GMP验证首选设备。
2. 电加热式纯蒸汽发生器
无需外接工业蒸汽，依靠电加热纯水产生蒸汽，设备体积小、安装便捷、操作简单，适合小型车间、实验室、研发中试生产线，缺点是能耗相对较高，不适合大产能连续运行。
五、核心应用：纯蒸汽在SIP在线灭菌中的作用
SIP（Steam In Place）原位在线灭菌，是制药无菌生产的核心灭菌工艺，而纯蒸汽发生器是SIP系统的核心动力源，没有合格纯蒸汽，就没有合规的SIP灭菌。
1. 主要灭菌场景
纯蒸汽主要用于无菌车间核心设备与管路灭菌，包括：纯化水/注射水管路系统、配液罐、反应釜、过滤器、输送管道、灌装设备、无菌接口等无法离线拆卸灭菌的设备设施。
2. SIP灭菌工作逻辑
纯蒸汽发生器产出的高温高压纯蒸汽，通过预设管路通入待灭菌设备内部，持续维持121℃以上饱和蒸汽温度、恒温保压30分钟以上，通过高温湿热灭菌原理，彻底杀灭细菌、芽孢、微生物及热原，灭菌完成后通过疏水阀排出冷凝水，干燥设备内部，避免二次污染。
3. 纯蒸汽对SIP灭菌的决定性影响
- 蒸汽干度不达标：设备内部积水，灭菌温度不均，出现灭菌死角，无菌验证失败；
- 蒸汽纯度不足：携带杂质、热原，导致灭菌后设备二次污染，产品热源超标；
- 压力温度不稳定：SIP保压恒温不达标，灭菌时间不足，芽孢杀灭不彻底，存在染菌风险。
六、行业常见故障与合规避坑
- 常见问题1：蒸汽带水严重。原因：三级分离结构堵塞、进料水温过低。解决方案：定期清洗分离丝网、预热系统常态化运行，保证蒸汽干度≥98%。
- 常见问题2：冷凝水电导率超标。原因：原料水不合格、换热管路破损污染。解决方案：严控进料水质，定期检测管路完整性。
- 常见问题3：SIP灭菌温度波动大。原因：蒸汽压力不稳定、设备疏水不畅。解决方案：调试稳压系统，定期检查疏水阀、排气阀。
七、总结
纯蒸汽发生器作为制药无菌生产的核心公用工程设备，看似结构简单，却直接决定SIP灭菌效果、产品无菌质量和GMP合规性。
掌握其工作原理、核心技术参数，把控蒸汽干度、纯度、压力温度三大核心指标，规范设备日常运维和SIP操作，既能彻底规避灭菌失败、水质超标风险，也能轻松应对日常核查与飞检，筑牢制药无菌生产的第一道防线。
