制药水系统｜多效蒸馏水机选型、产水指标与验证要点
发布时间：2026/08/12 浏览：249次
一、概述

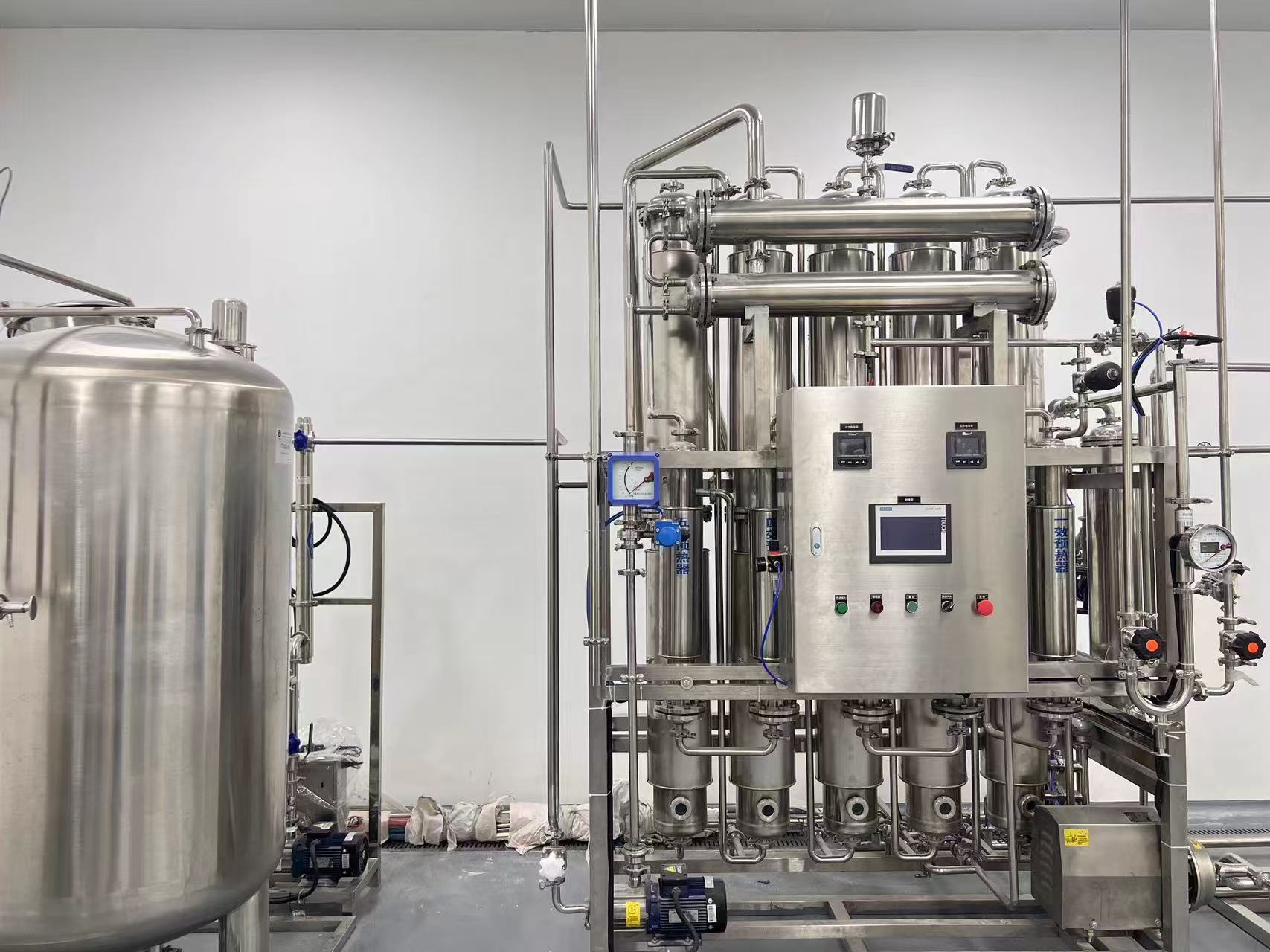

注射用水为纯化水经蒸馏所得的水，广泛用于无菌制剂、疫苗、眼用制剂、生物药配液及设备终末清洗。多效降膜式蒸馏水机凭借热原去除能力强、运行稳定、热能回收效率高，成为国内制药企业应用最广泛的WFI制备设备。
设备并非只看额定产水量，需要综合产能裕量、公用工程条件、卫生结构、自控联锁、可验证性、后期运维成本综合评估；大量项目后期出现内毒素波动、验证不通过、飞行检查缺陷，大多源于前期选型考虑不周、验证环节缺失。
二、多效蒸馏水机核心选型维度
2.1 产能与效数选型
1. **额定产水量**：选型需预留20%‑30%产能裕量，不能按生产最大用水量直接匹配设备铭牌；需兼顾高峰用水、储罐补水速率，避免用水高峰时供水不足。
2. **效数选择**
- 三效：结构简单，初期投入适中，适合中小型药企、间歇式生产；
- 四效、五效：蒸汽耗量更低，热能回收率高，适合连续化大规模无菌制药生产；
- 单效：蒸汽消耗大，运行成本高，一般不用于规模化注射用水生产。
> 效数越高，节能优势越明显，但设备采购成本、设备体积相应增加，需结合工厂蒸汽条件综合权衡。
2.2 公用工程匹配选型
选型前期必须确认工厂实际公用工程参数，避免设备到货后无法满负荷运行：
1. **进料水源**：进水必须为符合药典的纯化水，确认纯化水供水流量、压力、水质稳定性；不可直接使用原水作为设备进料。
2. **工业生蒸汽**：需要干燥饱和蒸汽，确认实际蒸汽压力，湿蒸汽会造成雾沫夹带风险，直接影响WFI内毒素指标。
3. **冷却介质**：优先选用软化水，减少冷凝器结垢；核算冷却水流量、进出水温。
4. **动力气源**：无油洁净压缩空气，保障气动阀门可靠动作。
5. **压力容器资质**：蒸发器、分离器等承压部件执行GB150，具备完整压力容器资质文件。
2.3 卫生结构选型（GMP审计重点）
1. **接触介质材质**：与水、纯蒸汽接触部件采用**316L不锈钢**，内壁电化学抛光，Ra≤0.8 μm；密封件采用PTFE，禁止普通橡胶；焊缝轨道自动焊，可内窥镜检查，出厂提供材质证书、粗糙度报告、酸洗钝化记录。
2. **双管板换热器**：蒸发器、预热器、冷凝器必须配置双管板结构，隔离壳程与管程，杜绝冷却水、工业蒸汽渗漏污染工艺水，属于制药级设备硬性配置。
3. **降膜蒸发与气液分离单元**：配置可靠布水器，保证换热管均匀成膜；每效配置多级分离结构（重力沉降+螺旋分离+丝网除沫），抑制雾沫夹带，热原去除能力≥99.99%。
4. **排空与防污染设计**：管路具备坡度，可完全排空无积液死区；设置各效不凝气排放；浓水排放防倒流；冷凝器顶端配置无菌疏水性呼吸器，防止停机负压倒吸微生物。
5. **可清洗性**：预留化学清洗接口，支持在线酸洗除垢，解决长期运行结垢问题。
2.4 控制系统选型（满足GAMP5、ALCOA+）
1. 产水端配置带温度补偿的电导率变送器，**水质超标自动弃水联锁，不可仅做显示无联锁**，不合格水严禁进入WFI储罐分配系统。
2. 关键参数采集：蒸汽压力、各效温度、进料电导率、产水电导率、产水温度、各效液位、冷却水压力，超限声光报警并记录。
3. PLC全自动运行，支持运行日志、报警日志存储、数据导出，具备审计追踪，满足数据完整性；同时保留手动模式用于检修调试。
4. 产水端设置卫生级取样阀，用于离线检测内毒素、TOC、微生物。
三、药典产水核心指标与设备性能要求
设备产出注射用水需满足《中国药典》注射用水质量标准，设备性能确认阶段必须全部验证以下指标：
> 注意：设备铭牌产水量为额定工况条件下数值；蒸汽压力、冷却水温度偏离设计条件，实际产水量会下降，性能确认需要在实际现场工况下测试。
四、多效蒸馏水机全流程验证要点（DQ/IQ/OQ/PQ）
多效蒸馏水机作为关键公用工程设备，必须完成4Q确认，验证贯穿设备全生命周期，也是GMP审计重点核查内容。
4.1 DQ设计确认
基于URS开展设计确认，核对设备图纸、材质规格、双管板结构、分离结构、自控功能、联锁逻辑、文件交付清单；对风险点开展质量风险评估，识别雾沫夹带、换热器泄漏、自动弃水失效、数据完整性风险。
4.2 IQ安装确认
1. 核对到货设备材质证书、压力容器证书、焊缝检测、酸洗钝化报告；
2. 核对设备安装位置、管路连接、坡度、排空、取样点、呼吸器安装；
3. 仪表校验确认：电导率、温度、压力变送器全部完成计量校准；
4. PLC系统IO核对，程序版本确认，审计追踪功能检查；
5. 公用工程安装确认：蒸汽、纯化水、冷却水、压缩空气匹配性确认。
4.3 OQ运行确认
模拟设备运行工况，确认设备各项功能符合URS：
1. 空载调试：全自动启停、阀门动作、报警功能、自动弃水联锁功能测试；
2. 参数测试：各效温度、压力、液位控制精度，不凝气排放效果；
3. 故障模拟测试：模拟产水电导率超标，验证弃水阀联锁动作有效性；
4. 清洗功能确认：化学清洗流程、操作参数确认；
5. OQ阶段不做连续水质取样，重点确认设备硬件与控制功能。
4.4 PQ性能确认（水质性能核心环节）
在实际生产工况下连续运行，证明设备能够持续稳定产出药典注射用水：
1. 在额定、70%负荷工况下分别开展连续运行测试；
2. 产水端取样检测：电导率、TOC、微生物、细菌内毒素；
3. 记录运行参数：实际产水量、蒸汽消耗、冷却水参数；
4. 确认设备在工况波动条件下，水质指标依然稳定达标；
5. 根据PQ结果建立设备警戒限、纠偏限，制定日常监控计划、维护SOP、清洗周期。
4.5 持续确认与变更控制
设备大修、换热器更换、程序变更后，需要开展再确认；建立定期的性能回顾，包含水质趋势、仪表校准、清洗记录、故障偏差。
五、选型与验证阶段常见风险与误区
1. 只关注设备报价和铭牌产水量，忽略公用工程裕量，实际现场达不到额定产水；
2. 选用单管板换热器，存在介质渗漏污染WFI的重大风险；
3. 仅配置电导率显示，无自动弃水联锁，开机或异常时不合格水进入储罐系统；
4. 布水结构设计缺陷，降膜不均，运行后期间歇性雾沫夹带，内毒素偶发超标；
5. 忽视设备可清洗性，结垢后无法有效化学清洗，水质长期波动；
6. 验证简化，跳过PQ连续水质取样，仅做OQ即投入生产；
7. 交付文件不全，缺少材质证明、压力容器资料、IO清单，后期审计缺陷。
六、结语
多效蒸馏水机的合规，是选型、硬件结构、公用工程匹配、控制系统、全流程验证、后期运维共同实现的结果。前期URS编写、选型阶段把好技术关口，完整开展DQ/IQ/OQ/PQ确认，落实日常监控与维护，才能长期稳定产出符合中国药典的注射用水，降低GMP飞行检查缺陷风险，保障无菌产品工艺用水安全。
技术服务
我司可提供多效蒸馏水机URS编制、设备选型技术支持、安装调试、验证咨询、系统升级、年度维保、水质异常排查等一站式制药水系统技术服务，助力企业搭建完全符合药典与GMP要求的注射用水制备系统。
注射用水为纯化水经蒸馏所得的水，广泛用于无菌制剂、疫苗、眼用制剂、生物药配液及设备终末清洗。多效降膜式蒸馏水机凭借热原去除能力强、运行稳定、热能回收效率高，成为国内制药企业应用最广泛的WFI制备设备。
设备并非只看额定产水量，需要综合产能裕量、公用工程条件、卫生结构、自控联锁、可验证性、后期运维成本综合评估；大量项目后期出现内毒素波动、验证不通过、飞行检查缺陷，大多源于前期选型考虑不周、验证环节缺失。
二、多效蒸馏水机核心选型维度
2.1 产能与效数选型
1. **额定产水量**：选型需预留20%‑30%产能裕量，不能按生产最大用水量直接匹配设备铭牌；需兼顾高峰用水、储罐补水速率，避免用水高峰时供水不足。
2. **效数选择**
- 三效：结构简单，初期投入适中，适合中小型药企、间歇式生产；
- 四效、五效：蒸汽耗量更低，热能回收率高，适合连续化大规模无菌制药生产；
- 单效：蒸汽消耗大，运行成本高，一般不用于规模化注射用水生产。
> 效数越高，节能优势越明显，但设备采购成本、设备体积相应增加，需结合工厂蒸汽条件综合权衡。
2.2 公用工程匹配选型
选型前期必须确认工厂实际公用工程参数，避免设备到货后无法满负荷运行：
1. **进料水源**：进水必须为符合药典的纯化水，确认纯化水供水流量、压力、水质稳定性；不可直接使用原水作为设备进料。
2. **工业生蒸汽**：需要干燥饱和蒸汽，确认实际蒸汽压力，湿蒸汽会造成雾沫夹带风险，直接影响WFI内毒素指标。
3. **冷却介质**：优先选用软化水，减少冷凝器结垢；核算冷却水流量、进出水温。
4. **动力气源**：无油洁净压缩空气，保障气动阀门可靠动作。
5. **压力容器资质**：蒸发器、分离器等承压部件执行GB150，具备完整压力容器资质文件。
2.3 卫生结构选型（GMP审计重点）
1. **接触介质材质**：与水、纯蒸汽接触部件采用**316L不锈钢**，内壁电化学抛光，Ra≤0.8 μm；密封件采用PTFE，禁止普通橡胶；焊缝轨道自动焊，可内窥镜检查，出厂提供材质证书、粗糙度报告、酸洗钝化记录。
2. **双管板换热器**：蒸发器、预热器、冷凝器必须配置双管板结构，隔离壳程与管程，杜绝冷却水、工业蒸汽渗漏污染工艺水，属于制药级设备硬性配置。
3. **降膜蒸发与气液分离单元**：配置可靠布水器，保证换热管均匀成膜；每效配置多级分离结构（重力沉降+螺旋分离+丝网除沫），抑制雾沫夹带，热原去除能力≥99.99%。
4. **排空与防污染设计**：管路具备坡度，可完全排空无积液死区；设置各效不凝气排放；浓水排放防倒流；冷凝器顶端配置无菌疏水性呼吸器，防止停机负压倒吸微生物。
5. **可清洗性**：预留化学清洗接口，支持在线酸洗除垢，解决长期运行结垢问题。
2.4 控制系统选型（满足GAMP5、ALCOA+）
1. 产水端配置带温度补偿的电导率变送器，**水质超标自动弃水联锁，不可仅做显示无联锁**，不合格水严禁进入WFI储罐分配系统。
2. 关键参数采集：蒸汽压力、各效温度、进料电导率、产水电导率、产水温度、各效液位、冷却水压力，超限声光报警并记录。
3. PLC全自动运行，支持运行日志、报警日志存储、数据导出，具备审计追踪，满足数据完整性；同时保留手动模式用于检修调试。
4. 产水端设置卫生级取样阀，用于离线检测内毒素、TOC、微生物。
三、药典产水核心指标与设备性能要求
设备产出注射用水需满足《中国药典》注射用水质量标准，设备性能确认阶段必须全部验证以下指标：
| 检测项目 | 药典限值 | 说明 |
| 细菌内毒素 | ≤0.25 EU/mL | 设备核心性能指标，主要考核热原去除能力 |
| 微生物 | ≤10 CFU/100 mL | 控制设备内部微生物滋生风险 |
| 总有机碳TOC | ≤0.5 mg/L | 有机物控制 |
| 电导率 | 符合温度‑电导率对应要求（25℃≤1.3 μS/cm） | 在线仪表带温度补偿 |
> 注意：设备铭牌产水量为额定工况条件下数值；蒸汽压力、冷却水温度偏离设计条件，实际产水量会下降，性能确认需要在实际现场工况下测试。
四、多效蒸馏水机全流程验证要点（DQ/IQ/OQ/PQ）
多效蒸馏水机作为关键公用工程设备，必须完成4Q确认，验证贯穿设备全生命周期，也是GMP审计重点核查内容。
4.1 DQ设计确认
基于URS开展设计确认，核对设备图纸、材质规格、双管板结构、分离结构、自控功能、联锁逻辑、文件交付清单；对风险点开展质量风险评估，识别雾沫夹带、换热器泄漏、自动弃水失效、数据完整性风险。
4.2 IQ安装确认
1. 核对到货设备材质证书、压力容器证书、焊缝检测、酸洗钝化报告；
2. 核对设备安装位置、管路连接、坡度、排空、取样点、呼吸器安装；
3. 仪表校验确认：电导率、温度、压力变送器全部完成计量校准；
4. PLC系统IO核对，程序版本确认，审计追踪功能检查；
5. 公用工程安装确认：蒸汽、纯化水、冷却水、压缩空气匹配性确认。
4.3 OQ运行确认
模拟设备运行工况，确认设备各项功能符合URS：
1. 空载调试：全自动启停、阀门动作、报警功能、自动弃水联锁功能测试；
2. 参数测试：各效温度、压力、液位控制精度，不凝气排放效果；
3. 故障模拟测试：模拟产水电导率超标，验证弃水阀联锁动作有效性；
4. 清洗功能确认：化学清洗流程、操作参数确认；
5. OQ阶段不做连续水质取样，重点确认设备硬件与控制功能。
4.4 PQ性能确认（水质性能核心环节）
在实际生产工况下连续运行，证明设备能够持续稳定产出药典注射用水：
1. 在额定、70%负荷工况下分别开展连续运行测试；
2. 产水端取样检测：电导率、TOC、微生物、细菌内毒素；
3. 记录运行参数：实际产水量、蒸汽消耗、冷却水参数；
4. 确认设备在工况波动条件下，水质指标依然稳定达标；
5. 根据PQ结果建立设备警戒限、纠偏限，制定日常监控计划、维护SOP、清洗周期。
4.5 持续确认与变更控制
设备大修、换热器更换、程序变更后，需要开展再确认；建立定期的性能回顾，包含水质趋势、仪表校准、清洗记录、故障偏差。
五、选型与验证阶段常见风险与误区
1. 只关注设备报价和铭牌产水量，忽略公用工程裕量，实际现场达不到额定产水；
2. 选用单管板换热器，存在介质渗漏污染WFI的重大风险；
3. 仅配置电导率显示，无自动弃水联锁，开机或异常时不合格水进入储罐系统；
4. 布水结构设计缺陷，降膜不均，运行后期间歇性雾沫夹带，内毒素偶发超标；
5. 忽视设备可清洗性，结垢后无法有效化学清洗，水质长期波动；
6. 验证简化，跳过PQ连续水质取样，仅做OQ即投入生产；
7. 交付文件不全，缺少材质证明、压力容器资料、IO清单，后期审计缺陷。
六、结语
多效蒸馏水机的合规，是选型、硬件结构、公用工程匹配、控制系统、全流程验证、后期运维共同实现的结果。前期URS编写、选型阶段把好技术关口，完整开展DQ/IQ/OQ/PQ确认，落实日常监控与维护，才能长期稳定产出符合中国药典的注射用水，降低GMP飞行检查缺陷风险，保障无菌产品工艺用水安全。
