纯蒸汽发生器工作原理详解，满足 GMP 无菌生产要求
发布时间：2026/07/23 浏览：367次
在制药无菌车间、生物制剂、医疗器械生产流程中，**SIP在线灭菌**是保障产品质量的核心环节。很多从业者分不清工业蒸汽与纯蒸汽的区别：普通工业蒸汽含有铁锈、杂质、热原，严禁直接接触制药洁净系统；而纯蒸汽发生器产出**无热原、高洁净饱和蒸汽**，是满足GMP无菌生产必不可少的公用设备。
本文全面讲解纯蒸汽发生器完整工作原理、核心结构、GMP硬性标准以及日常合规要点，制药设备工程师、采购、验证人员可以收藏参考。
一、什么是纯蒸汽发生器？

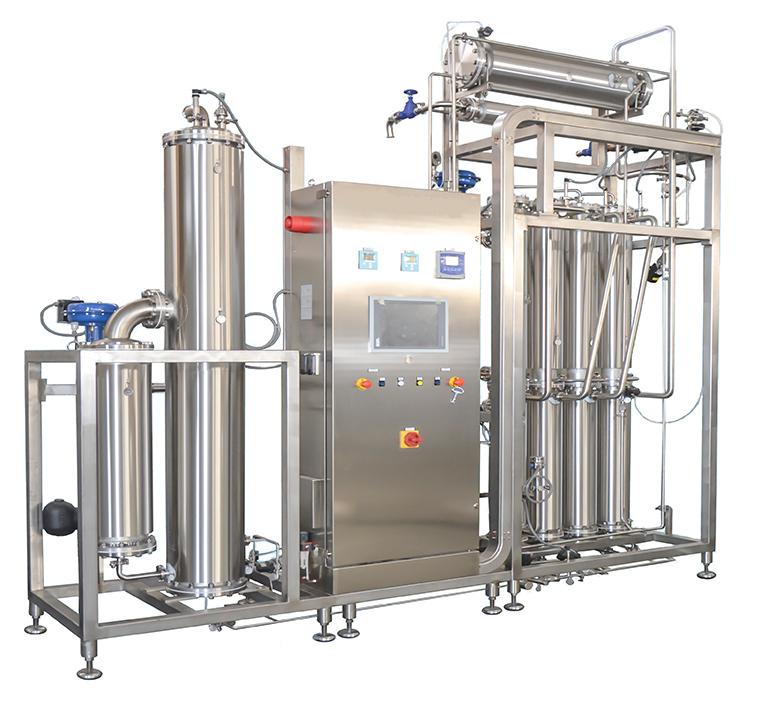

纯蒸汽发生器（PSG）是专门面向制药洁净领域设计的专用换热设备，以**纯化水/注射用水**作为原料水，采用间接加热模式，通过降膜蒸发+多级汽水分离，产出符合药典标准的饱和纯蒸汽。
产出蒸汽冷凝水水质对标注射用水标准，不含热原、微粒、微生物，主要用于：纯化水储罐、输送管道、配液罐、冻干机、灭菌柜、无菌管路SIP在线湿热灭菌。
⚠️重点区分：
工业锅炉蒸汽 ≠ 纯蒸汽
工业蒸汽热源介质直接参与蒸发，杂质、腐蚀产物容易混入；纯蒸汽发生器采用**间接换热**，热源蒸汽与原料水完全隔离，从源头杜绝交叉污染。
二、纯蒸汽发生器完整工作原理（降膜蒸发型主流机型）
目前制药行业主流设备均采用**立式降膜蒸发结构**，整套流程分为五大阶段：原料水预热→均匀布水降膜蒸发→二次蒸汽生成→三级汽水深度净化→合格纯蒸汽输出。
1. 原料水输送与预热
符合标准的纯化水经由进料泵输送，先进入预热器，利用设备自身高温冷凝水回收热量，提升进水温度。
余热回收既能降低蒸发器负荷、节约能耗，同时减小冷热温差，减少设备内壁结垢风险，符合GMP清洁与节能设计思路。
2. 布水系统与降膜蒸发
预热后的原料水进入蒸发器上部布水装置，通过精密分配盘均匀分布，沿着316L不锈钢换热管内壁形成一层均匀水膜自上而下流动。
壳程通入工业加热蒸汽，通过管壁向管内水膜持续换热；水膜持续汽化，产生含有微小液滴的二次蒸汽，未蒸发的浓缩废水持续从底部排出，防止盐分、杂质富集滋生微生物。
> 降膜蒸发优势：换热充分、局部不会产生高温干壁，减少水垢沉积，便于日常CIP清洗。
3. 三级汽水分离（核心！决定蒸汽纯度）
刚蒸发形成的二次蒸汽裹挟细小水滴、内毒素微粒，如果直接送出，会造成“湿蒸汽”，灭菌效果大打折扣。
设备内置组合式分离器，完成三重净化：
1. **重力沉降**：大直径液滴依靠自重回落分离；
2. **旋风离心分离**：细小雾滴受离心力甩向筒壁汇聚流下；
3. **高精度丝网/波纹除雾器**：捕捉5μm以下超细液滴，截留携带热原的悬浮微粒。
4. 不凝性气体自动排放
空气、溶解气体等不凝气体聚集在分离器上部。设备配有自动排气阀，定时排出不凝气。
GMP明确要求：不凝气超标会大幅降低湿热灭菌传热效率，极易出现灭菌冷点，导致SIP验证失败。
5. 合格纯蒸汽外送
经过净化后的饱和纯蒸汽从顶部出口输出，输送至各灭菌使用点；整套系统由PLC全自动控制液位、压力、温度，运行参数全程记录，满足数据可追溯要求。
三、GMP无菌生产对纯蒸汽的核心质量要求
依据中国GMP、ISPE指南、EN285灭菌标准，用于无菌生产线的纯蒸汽必须满足四项关键指标，也是设备验证的重点项目：
1. **蒸汽干度**
金属设备灭菌≥0.95；非金属部件灭菌≥0.9。湿蒸汽会造成管路积水、微生物滋生、灭菌F0值不足。
2. **不凝性气体含量**
≤3.5%（体积比），日常需要定期蒸汽品质取样检测。
3. **过热度控制**
纯蒸汽为饱和蒸汽，过热度不宜过高；过热蒸汽难以释放潜热，湿热灭菌失效。
4. **微生物与热原控制**
蒸汽冷凝水细菌内毒素≤0.25EU/mL，无可见微粒、TOC、电导率符合注射用水级别要求。
除此之外，设备本体GMP设计硬性条件：
- 所有接触原料水、纯蒸汽部件材质为**316L不锈钢**；
- 内壁电抛光，管道自动轨道焊接，无死角、无盲管；
- 具备排空能力，停机后不积水，防止长期滞留滋生细菌；
- 支持在线清洁CIP，传感器可校准，运行数据自动保存。
四、纯蒸汽发生器常见应用场景
1. 无菌制剂车间管道、储罐SIP在线灭菌；
2. 注射用水、纯化水系统定期湿热消毒；
3. 生物反应器、发酵罐、配液系统灭菌；
4. 无菌药品包装设备、隔离舱灭菌；
5. 医疗器械、医美耗材湿热灭菌配套热源。
五、选型与运维避坑（制药行业实用建议）
1. 原料水优先选用纯化水，水质较差时需要增加预处理，防止蒸发器结垢；
2. 优先选择蒸汽间接加热型，大型厂区配套锅炉房；小型实验室、车间可选用电加热纯蒸汽发生器；
3. 定期开展**蒸汽品质验证**，不要只监测压力温度，忽视干度、不凝气检测；
4. 合理安排排污周期，浓缩废液持续排放，避免盐分累积；
5. 蒸汽输送管道做好保温、合理设置疏水点，防止输送过程二次产生冷凝水。
结尾总结
纯蒸汽发生器依靠成熟的降膜蒸发+多级汽水分离原理，从物理层面实现水汽、杂质、热原有效分离。想要持续满足GMP无菌生产规范，不仅设备结构设计要合规，稳定的进水水质、规范日常运维、周期性验证三者缺一不可。
如果您正在进行制药公用系统规划、设备采购或者纯蒸汽系统验证，可结合产汽量、现场热源条件综合选型。
