制药纯化水设备工艺流程详解，各项指标满足 GMP 规范
发布时间：2026/07/23 浏览：452次
在药品生产、医疗器械、生物实验室领域，纯化水是应用范围最广的工艺用水，直接参与原料清洗、配料、器具清洁、实验配制。水质一旦失控，极易引发微生物超标、杂质污染，导致GMP检查出现严重缺陷。

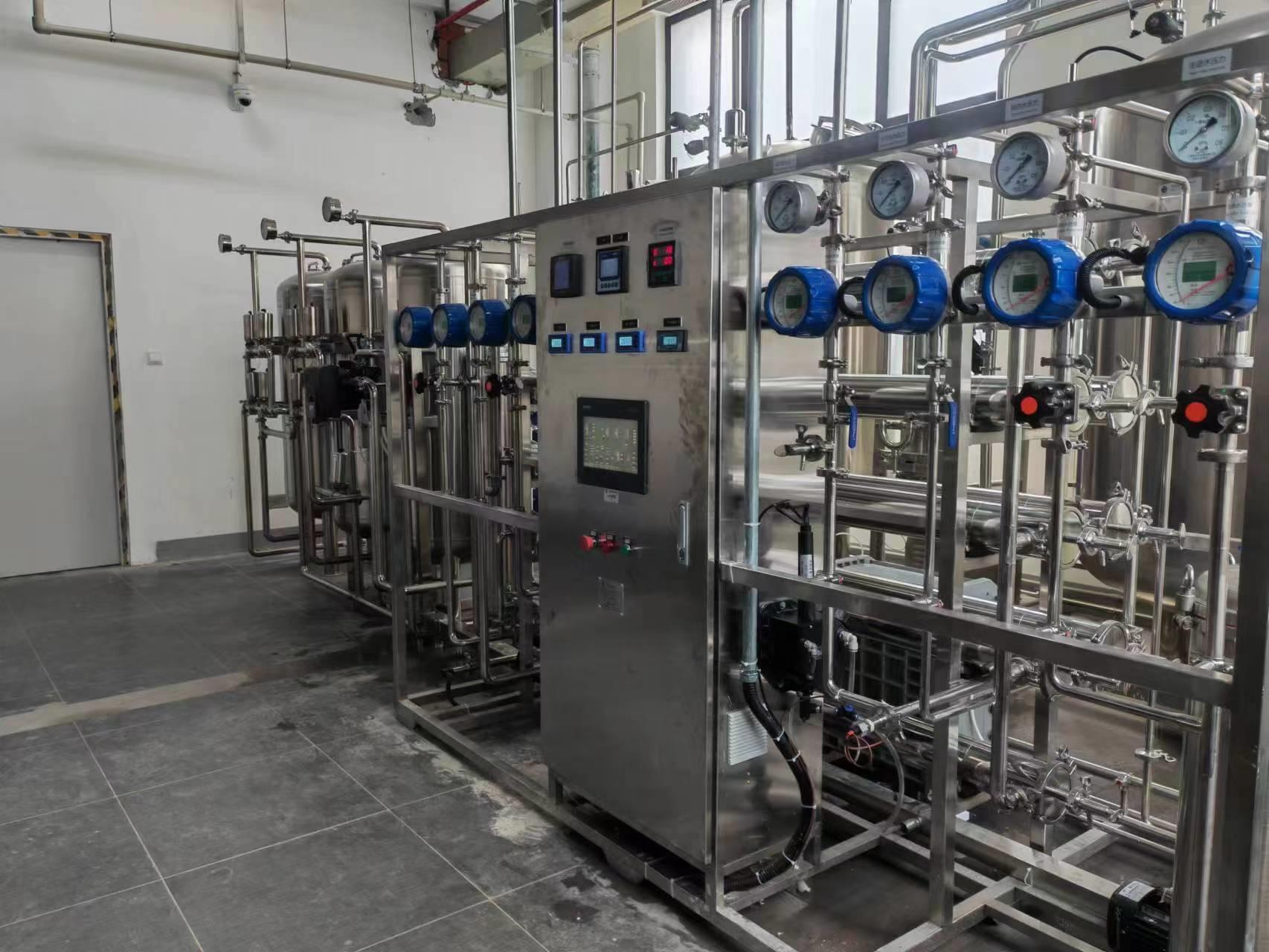

一套合规的制药纯化水设备，不只是简单的净水装置，从预处理、脱盐制备，到储罐循环分配，每一段工艺设计都需要契合《中国药典》与GMP制药用水相关要求。本文完整拆解主流**双级反渗透+EDI纯化水工艺流程**，梳理各单元作用、药典水质指标、GMP设计硬性要求以及常见运维风险。
一、制药纯化水主流工艺路线
目前国内新建药厂、医疗器械企业普遍采用成熟工艺：
**原水→原水箱→原水增压泵→多介质过滤器→活性炭过滤器→软水器→保安过滤器→一级反渗透→二级反渗透→EDI模块→纯化水储罐→纯化水输送泵→紫外线杀菌→0.22μm微孔过滤器→循环管网→各用水点**
> 工艺说明：部分小型项目可采用双级反渗透工艺（无EDI）；水质要求较高、长期稳定运行项目优先配置EDI，取消酸碱再生混床，降低污染风险，更契合GMP清洁生产理念。
二、各工艺单元功能详解
1. 预处理系统（保护后端膜元件，第一道防线）
预处理核心目标：将自来水/地下水处理至满足反渗透进水标准，去除悬浮物、余氯、硬度，防止RO膜堵塞、氧化、结垢。
1. **多介质过滤器**
填充石英砂、无烟煤，截留泥沙、胶体、悬浮物，降低进水浊度。设备设置自动正洗、反洗程序，定期排出截留污物。
2. **活性炭过滤器**
吸附水中余氯、有机物、色度。**余氯会不可逆氧化反渗透膜**，是预处理重点管控项；活性炭需定期消毒、更换，防止内部滋生微生物。
3. **钠离子软化器**
去除钙、镁离子，降低水硬度，避免反渗透膜表面碳酸盐结垢。原水硬度偏低工况，可根据水质评估选配。
4. **5μm保安过滤器**
作为反渗透前置屏障，拦截活性炭碎屑、滤料泄漏颗粒，保护高压泵与反渗透膜。滤芯达到压差上限必须及时更换。
2. 双级反渗透系统（核心脱盐单元）
反渗透依靠高压驱动，利用半透膜截留水中离子、细菌、微生物、热源前驱物。
- **一级反渗透**：脱盐率≥97%，去除大部分无机盐、悬浮物、微生物；设置浓水排放与自动冲洗，减缓膜表面污染物堆积。
- **二级反渗透**：进一步去除残留离子、二氧化碳，显著稳定产水电导率。二级产水水质波动更小，降低后端EDI运行负荷。
GMP设计要点：反渗透膜壳、产水侧管路优先选用卫生级材质；系统具备自动冲洗功能，停机保护，防止膜表面滋生生物膜。
3. EDI连续电除盐（深度精制单元）
EDI又称电去离子，是纯化水深度精制模块。依靠电场+离子交换树脂协同持续去除残余阴阳离子，**不需要酸碱再生**，避免化学药剂残留风险。
优势：出水水质稳定、自动化程度高、减少危废产生，越来越多无菌制剂、生物药企选择该配置。
4. 纯化水储存与循环分配系统（GMP审计高频重点）
很多企业制备单元水质达标，却在储罐、管路环节出现微生物超标，也是药监检查重点关注区域。
1. **纯化水储罐**
材质选用316L不锈钢，内壁电抛光Ra≤0.6μm；罐顶配置**0.22μm疏水性除菌呼吸器**，防止空气逆向污染；罐内安装喷淋球，保证CIP清洗无死角。禁止储罐长期静止蓄水。
2. **循环输送管路**
GMP明确要求：纯化水建议采用连续循环管路，避免盲管、长死角；管路水流维持湍流状态（流速≥1.0~1.5m/s），抑制微生物附着形成生物膜。
3. **末端消毒与过滤**
管路回路设置中压紫外线，杀灭水中浮游微生物；循环回水管或用水点前端配置**0.22μm终端除菌微孔过滤器**，拦截细菌。
三、纯化水药典关键质量指标（GMP验证依据）
依据现行《中国药典》纯化水标准，核心控制项目：
1. 电导率（25℃）：≤5.1μS/cm
2. 总有机碳TOC：≤0.50mg/L（TOC与易氧化物任选一项检测）
3. 微生物限度：需氧菌总数≤100CFU/mL
4. 无重金属、氨、亚硝酸盐等杂质超标
⚠️重要区分：纯化水**不强制控制细菌内毒素**；若工艺对内毒素敏感，建议升级为注射用水系统，不要依靠纯化水勉强使用。
四、GMP对纯化水设备的硬性设计要求
1. **材质要求**
接触纯化水的罐体、管道、阀门、泵体优先316L不锈钢；密封垫片选用符合卫生要求的EPDM，避免材质析出污染水质。
2. **结构无死角**
管道自动轨道氩弧焊，减少死角、盲管；阀门选用卫生级隔膜阀，杜绝普通球阀积死水。
3. **数据可追溯**
配套PLC自控系统，在线实时监测电导率、TOC、压力、流量；运行记录、报警记录可存储导出，满足数据完整性与审计追踪。
4. **具备清洗、消毒能力**
整套系统支持定期在线消毒（热水消毒/过氧乙酸消毒），制定周期性消毒方案，持续控制生物膜风险。
五、纯化水系统常见问题与运维建议
1. **电导率持续上升**
排查方向：反渗透膜元件老化破损、预处理失效、EDI模块树脂衰减、进水水质突变；定期开展膜性能评估。
2. **微生物指标超标**
大概率原因：储罐长期静置、管路不连续循环、紫外线灯管老化、呼吸器滤芯失效、生物膜滋生；落实定期消毒，监控消毒效果。
3. **耗材频繁堵塞**
源头管控预处理运行状态，按时反洗过滤器、更换保安滤芯，控制进水SDI污染指数。
4. **验证注意事项**
新设备投产必须完成IQ/OQ/PQ验证；日常持续水质趋势分析，不要仅满足“单次取样合格”。
六、适用行业范围
- 化学药品制剂、中成药生产配料与器具清洗
- 二类、三类医疗器械生产工艺用水
- 生物实验室、质检化验用水
- 化妆品、消杀产品洁净生产线
- 注射用水设备前端原料水源
结尾总结
制药纯化水设备是一套完整的系统性工程，并非单一净水设备。预处理保障进水条件，双级反渗透完成主体脱盐，EDI深度精制，而**储存循环系统决定水质能否稳定维持**。
想要顺利通过GMP符合性检查，不仅工艺路线需要合理选型，设备材质、管路布局、自动化控制、日常消毒运维、周期性验证缺一不可。新建车间纯化水项目，建议结合当地原水水质报告定制工艺方案，避免后期水质波动、改造返工。
